Experimento económico · una sola fuente
Un video.
Un video.
Cuatro espacios.
Una hipótesis 3D.
Este piloto usa únicamente el primer recorrido de PROCA. Convierte líneas, transiciones y objetos repetidos en un modelo navegable aproximado; separa lo que realmente se ve de lo que todavía necesita una medida.
G-04 / VIDEO ÚNICOReconstrucción topológica + mobiliario paramétrico
Fuente WhatsAppEscala relativaEstado experimental
No fue posible cargar el visor 3D.
La evidencia y el reporte siguen disponibles. Este visor requiere conexión para cargar la librería gráfica.
Conjuntotopología de cuatro ambientes
observado proporción inferida trayectoria de cámara
Modelo proporcionalLa forma y las adyacencias son útiles; las dimensiones absolutas todavía no son mediciones.
Resultado de la prueba
Lo visible, lo inferible y lo imposible todavía.
La economía aparece cuando el sistema deja de perseguir una falsa precisión. Primero arma el grafo de espacios y los objetos grandes; después pide únicamente las medidas que desbloquean el resto.
Observado
Elementos que aparecen de forma directa y repetida en el primer recorrido.
- Baño, recibidor, cocina-comedor y oficina
- Una franja verde contigua, con límite todavía ambiguo
- Umbrales y secuencia de paso
- Familias de muebles y acabados dominantes
Inferido
Relaciones consistentes, pero aún dependientes de perspectiva y oclusiones.
- Profundidad relativa de cada caja
- Alineación entre cocina y recibidor
- Longitud de gabinetes y mesa
- Altura aproximada de plafones y vanos
No recuperable
Datos que el video comprimido no contiene con suficiente evidencia.
- Escala absoluta en metros
- Espesor y composición de muros
- Geometría detrás de muebles y cortinas
- Exactitud útil para obra o fabricación
Sistema económico propuesto
Automatizar lo repetible; medir sólo lo decisivo.
El piloto funciona con material comprimido. Con una captura guiada en alta resolución y dos referencias físicas, el mismo flujo puede subir de una hipótesis visual a un inventario espacial mucho más consistente.
Control de captura
Video lento, traslape, exposición estable y recorrido de regreso.
2–4 min por ambienteCalibración mínima
Una tarjeta ChArUco y dos distancias láser eliminan la mayor ambigüedad.
2 referencias físicasVisión automática

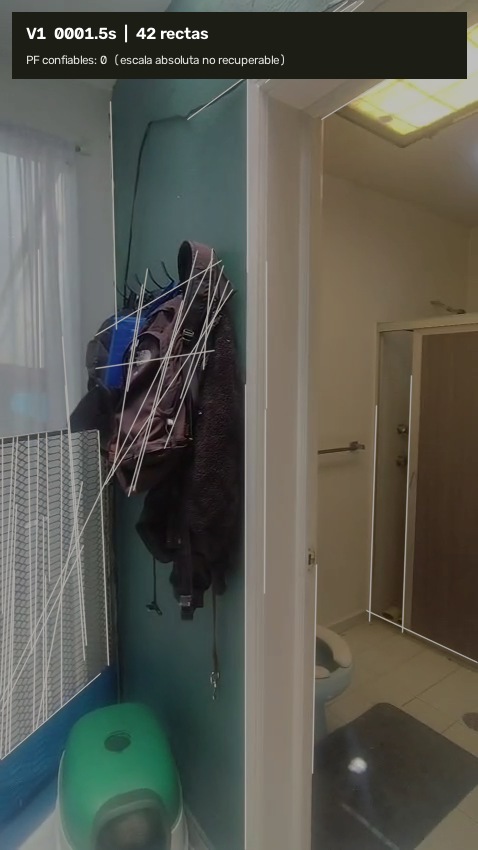

Selecciona vistas nítidas, corrige lente y agrupa ejes y puntos de fuga.
Proceso local por loteObjetos paramétricos
Gabinetes, mesas y equipos se reconstruyen como familias editables.
Detalle sólo donde importaRevisión por excepción
Una persona valida conflictos, no dibuja todo el inmueble desde cero.
Ahorro en horas manualesDigitalización de mobiliario
La cocina sí puede convertirse en piezas editables.
El video permite reconocer familias y proporciones. Para fabricar o cotizar necesitamos un frente medido, una altura de cubierta y una toma perpendicular adicional.
Objeto visibleSalida económicaCerteza actual
Gabinetes de cocinaMódulos paramétricosMedia
Cubierta, tarja y parrillaHuella + posicionesMedia
Mesa y sillasVolumen reutilizableAlta visual
Refrigerador y campanaEnvolvente de equipoAlta visual
Escritorios de oficinaFamilia de estaciónMedia
Objetos pequeñosTextura / catálogoBaja

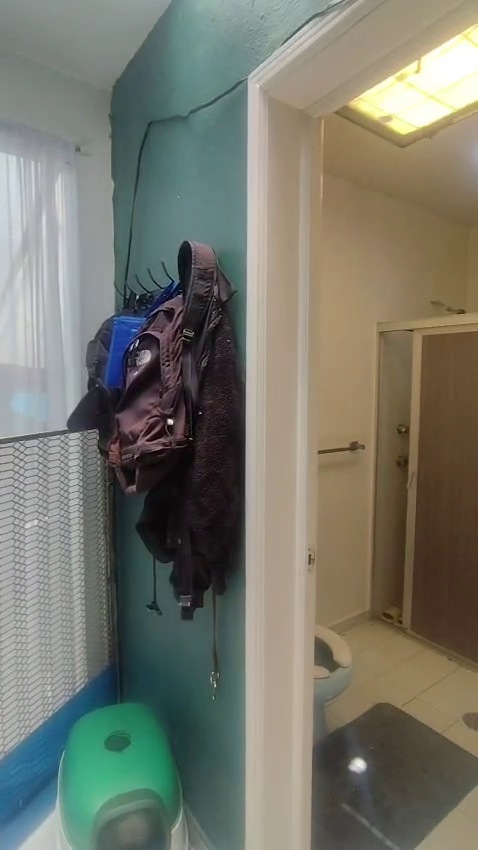

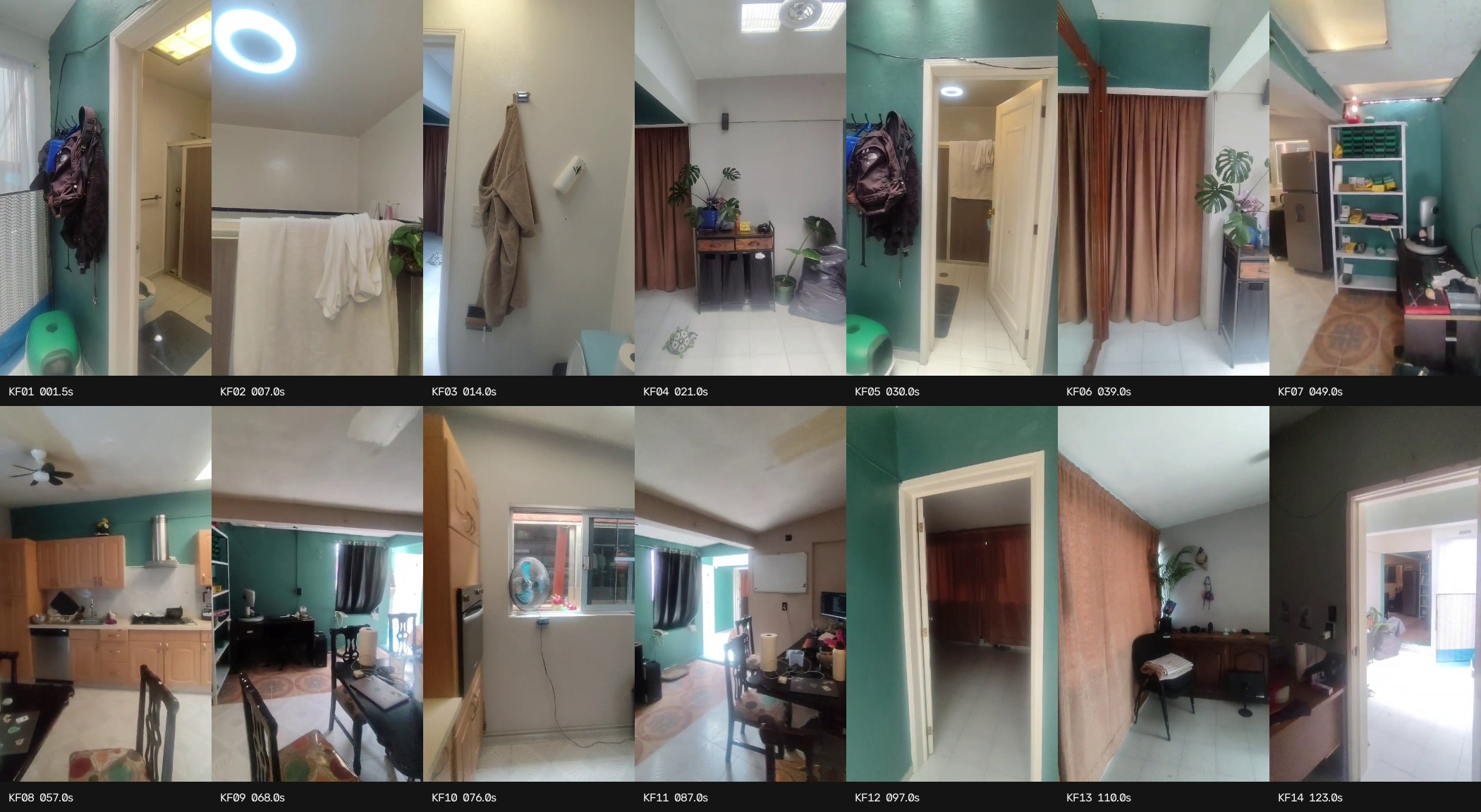

Evidencia del piloto
Un recorrido útil, pero comprimido.
Los cuadros clave ya bastan para probar el sistema. El siguiente salto de certeza no vendrá de modelar más horas: vendrá de capturar mejor el mismo espacio.
